Für industrielle Automatisierungsprojekte, die eine schnelle und konsistente Kommunikation zwischen speicherprogrammierbaren Steuerungen (SPS) erfordern, ist die Wahl des richtigen Speicheraustauschmoduls von entscheidender Bedeutung.Xinyuanstellt vorGE IC698CMX016, ein Control Memory Xchange-Modul, das für die PACSystems RX7i-Plattform entwickelt wurde. Durch den Einsatz reflektierender Speichertechnologie und Glasfaserkommunikation ermöglicht dieses Modul den deterministischen Datenaustausch zwischen kompatiblen Steuerungen und Computergeräten und hilft Ingenieuren beim Aufbau koordinierter Steuerungsarchitekturen für anspruchsvolle Industrieanwendungen.

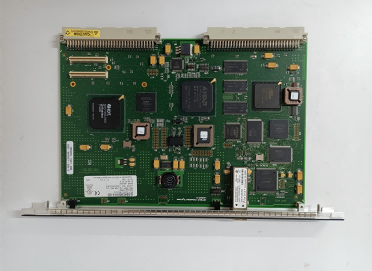

Das GE IC698CMX016 ist ein Single-Slot-Control-Memory-Xchange-Modul, das für die Verteilung von Daten über ein kompatibles reflektives Speichernetzwerk entwickelt wurde. Es bietet 16 MB reflektierenden Speicher mit Parität, unterstützt ein 2,12-GBaud-Glasfasernetzwerk und bietet Platz für bis zu 256 kompatible Knoten. Sein CPU-unabhängiger Netzwerkbetrieb trägt dazu bei, den mit der Verteilung gemeinsamer Daten verbundenen Verarbeitungsaufwand zu reduzieren. In diesem Artikel werden die technischen Spezifikationen, Funktionsprinzipien, Installationsanforderungen, industriellen Anwendungen und wichtige Überlegungen bei der Beschaffung eines Ersatzmoduls erläutert.
Das GE IC698CMX016 ist ein Control Memory Xchange (CMX)-Modul, das für die programmierbare Automatisierungssteuerungsplattform PACSystems RX7i entwickelt wurde. Es nutzt die reflektierende Speichertechnologie, um gemeinsam genutzte Daten zwischen verbundenen Geräten über ein Hochgeschwindigkeits-Glasfasernetzwerk zu synchronisieren.
Im Gegensatz zu herkömmlichen Kommunikationsmethoden, bei denen jeder Controller wiederholt Daten von einem anderen Gerät anfordern muss, ermöglicht der reflektierende Speicher einen Schreibvorgang an einem Knoten, um die entsprechenden Speicherorte im gesamten Netzwerk zu aktualisieren. Dieser Ansatz ist besonders nützlich, wenn mehrere Controller Zugriff auf gemeinsame Betriebsinformationen mit vorhersehbarem Kommunikationsverhalten benötigen.
Zu den wichtigsten Merkmalen gehören:
Für Ingenieure, die etablierte Automatisierungsinstallationen warten, ist es wichtig, das genaue Modell und die Hardware-Revision zu ermitteln, bevor ein Ersatz gekauft oder ein bestehendes System erweitert wird.
Das Modul nutzt eine serielle Glasfaserverbindung mit 2,12 GBaud. Seine dynamische Paketverarbeitung unterstützt Paketgrößen von 4 bis 64 Byte, sodass das Modul verschiedene Datenübertragungsmuster berücksichtigen kann. Die dokumentierte maximale Netzwerkübertragungsrate reicht von etwa 43 MB/s bei 4-Byte-Paketen bis 174 MB/s bei 64-Byte-Paketen.
Diese Zahlen beschreiben die Netzwerkübertragungsleistung unter den relevanten Paketbedingungen. Die tatsächliche Anwendungsleistung hängt vom Netzwerkverkehr, den Schreibmustern und der Systemkonfiguration ab.
Reflektierender Speicher verteilt akzeptierte Datenaktualisierungen an kompatible Knoten im Netzwerk. Diese Architektur kann die Kommunikation zwischen koordinierten Steuerungssystemen vereinfachen, da die teilnehmenden Geräte entsprechende gemeinsame Speicherbereiche verwalten und nicht ausschließlich auf wiederholten Punkt-zu-Punkt-Austausch angewiesen sind.
Das Modul nutzt Glasfaserverbindungen vom Typ LC und unterstützt Multimode-Glasfaserverbindungen bis zu 300 Metern unter den angegebenen Bedingungen. Die Glasfaserkommunikation kann dazu beitragen, die Netzwerksignalisierung von vielen elektrischen Störquellen zu isolieren, die häufig in industriellen Umgebungen auftreten.
Anzeigen auf der Vorderseite liefern Informationen über Modulbetrieb, Konfiguration, empfangene Daten und optische Signalerkennung. Funktionen zur Netzwerkfehlererkennung und Speicherparität unterstützen außerdem die Fehlerbehebung und die Überwachung der Datenintegrität.
Die folgende Tabelle fasst die wichtigsten Spezifikationen zusammen, die für das IC698CMX016 Control Memory Xchange-Modul dokumentiert sind. Bestätigen Sie die entsprechende Hardware-Revision und das Installationshandbuch, bevor Sie diese Werte für die technische Genehmigung verwenden.
| Parameter | Spezifikation |
|---|---|
| Produktmodell | IC698CMX016 |
| Produkttyp | Control Memory Xchange-Modul |
| Kompatible Plattform | PACSystems RX7i |
| Reflektierendes Gedächtnis | 16 MB SDRAM mit Parität |
| Netzwerkübertragungsrate | 2,12 GBaud |
| Maximale Netzwerkübertragungsrate | 43–174 MB/s, abhängig von der Paketgröße |
| Dynamische Paketgröße | 4–64 Byte |
| Maximale Netzwerkknoten | 256 kompatible Knoten |
| Optischer Anschluss | Glasfaserstecker vom Typ LC |
| Maximale Multimode-Faserentfernung | Bis zu 300 m unter bestimmten Bedingungen |
| Versorgungsspannung | +5 VDC von der Rack-Stromversorgung |
| Aktueller Bedarf | 1,8 A |
| Modulformfaktor | Einzelner RX7i-Rack-Steckplatz |
| Konfigurationssoftware | Machine Edition Logic Developer-PLC, Version 4.5 oder höher, wie in der Dokumentation angegeben |
Technischer Hinweis:Netzwerk-Baudrate und Anwendungsdurchsatz sind unterschiedliche Maße. Verwenden Sie bei der Bewertung des GE IC698CMX016 die von der Paketgröße abhängigen Übertragungszahlen, anstatt 2,12 GBaud als Leistungsbewertung in Megabyte pro Sekunde zu betrachten.
Der GE IC698CMX016 arbeitet als Teil eines reflektierenden Speichernetzwerks, das typischerweise als verkettete Glasfaserschleife angeordnet ist. Jeder Knoten empfängt gültige Pakete, aktualisiert seinen lokalen Reflexionsspeicher und leitet die Pakete an den nächsten Knoten weiter.
Ein typischer Datenaustausch läuft folgendermaßen ab:
Dieser Mechanismus unterstützt den gemeinsamen Datenzugriff zwischen mehreren Controllern und Computergeräten. Allerdings sollten Ingenieure die Anwendungslogik dennoch auf Dateneigentum, Update-Timing, Netzwerkauslastung und Fehlerbehandlung ausrichten. Reflektierender Speicher ist ein Datenverteilungsmechanismus und kein Ersatz für Sicherheitslogik auf Anwendungsebene oder ein unabhängiges, sicherheitsbewertetes Steuerungssystem.
Der GE IC698CMX016 kann für industrielle Umgebungen in Betracht gezogen werden, in denen kompatible Geräte gemeinsame Informationen vorhersehbar austauschen müssen. Seine Eignung hängt von der Steuerungsarchitektur, den Timing-Anforderungen und der Kompatibilität aller angeschlossenen Knoten ab.
Mehrere SPS können verschiedene Abschnitte einer Produktionslinie steuern. Gemeinsame Statusinformationen, Sequenzdaten und Prozesswerte können dabei helfen, die Ausrüstung in diesen Abschnitten zu koordinieren.
In Verpackungs-, Verarbeitungs- und anderen koordinierten Maschinen kann ein reflektierendes Speichernetzwerk Betriebsdaten auf kompatible Steuergeräte verteilen. Systementwickler müssen das End-to-End-Timing anhand der tatsächlichen Maschinenanforderungen validieren.
Die Überwachung der Stromerzeugung, Testsysteme und verteilte industrielle Steuerungsanlagen können vom schnellen Informationsaustausch zwischen Verarbeitungsknoten profitieren. Die Eignung sollte insbesondere bei Schutzfunktionen durch eine anwendungsspezifische technische Beurteilung festgestellt werden.
Einrichtungen, die etablierte RX7i-Systeme betreiben, benötigen dieses Modul möglicherweise, um eine bestehende Architektur aufrechtzuerhalten, eine ausgefallene Komponente zu ersetzen oder eine ältere Produktionslinie wiederherzustellen. In diesen Fällen sind Revisionsabgleich, überprüfter Zustand und dokumentierte Kompatibilität besonders wichtig.
Für einen zuverlässigen Netzwerkbetrieb ist eine korrekte Installation unerlässlich. Lesen Sie vor der Installation des GE IC698CMX016 die offiziellen PACSystems RX7i-Installationsanweisungen und das Memory Xchange Modules-Benutzerhandbuch.
Das Modul erfordert eine gültige Hardwarekonfiguration, bevor sein optischer Sender und Empfänger im Netzwerk betrieben werden kann. Die Konfiguration erfolgt mit der unterstützten Machine Edition-Software. Nach der Installation sollten Techniker die Modulstatusanzeigen, die optische Signalerkennung, die Netzwerkkontinuität und die tatsächlichen Datenaktualisierungen überprüfen.
Sicherheitsvorkehrung:Schalten Sie die Stromversorgung des Racks aus, bevor Sie das Modul einsetzen oder entfernen. Befolgen Sie die Verfahren des Herstellers und die geltenden elektrischen Sicherheitsanforderungen. Trennen oder ersetzen Sie niemals Hardware in einem unter Spannung stehenden System, es sei denn, das genehmigte Verfahren erlaubt dies ausdrücklich.
Bei der Beschaffung eines GE IC698CMX016 für eine bestehende Installation reicht eine übereinstimmende Katalognummer allein möglicherweise nicht aus. Beschaffungs- und Wartungsteams sollten die folgenden Punkte prüfen, bevor sie eine Bestellung aufgeben.
| Auswahlfaktor | Was zu überprüfen ist | Warum es wichtig ist |
|---|---|---|
| Modellnummer | IC698CMX016 und jedes Revisionssuffix | Verhindert die Bestellung der falschen Hardwarevariante |
| Hardware- und Firmware-Revision | Vorhandene Modulrevision und genehmigter Upgrade-Pfad | Unterstützt Kompatibilität und Wartungsplanung |
| Körperliche Verfassung | Leiterplatte, optische Anschlüsse und Anzeigen auf der Vorderseite | Hilft bei der Identifizierung sichtbarer Schäden oder Handhabungsprobleme |
| Funktionsüberprüfung | Konfiguration, Kommunikation und Diagnosestatus | Bietet einen stärkeren Beweis für den Betriebszustand |
| Dokumentation | Testprotokolle, Garantiebedingungen und Rückgabebedingungen | Verbessert die Einkaufstransparenz und das Risikomanagement |
| Systemkompatibilität | RX7i-Rack, CPU-Firmware, Software und Netzwerkdesign | Reduziert Installations- und Inbetriebnahmerisiken |
Fordern Sie für abgekündigte oder ältere Automatisierungsgeräte klare Informationen darüber an, ob es sich bei der angebotenen Einheit um ein neues Gerät, ein unbenutztes Überschussgerät, ein generalüberholtes Gerät oder ein bereits verwendetes Gerät handelt. Fragen Sie nach der genauen Revision, den verfügbaren Testnachweisen, der Garantieabdeckung und den Liefermodalitäten, anstatt sich ausschließlich auf eine Lagerbestandsaussage zu verlassen.
Weitere technische Informationen finden Sie auf der Produktseite des GE IC698CMX016 und in der technischen Dokumentation des Herstellers zum Control Memory Xchange Module.
Der GE IC698CMX016 verteilt gemeinsam genutzte Daten zwischen kompatiblen SPSen und Computergeräten mithilfe der Reflektionsspeichertechnologie über ein Glasfasernetzwerk. Es ist für die PACSystems RX7i-Plattform konzipiert.
Das Modul bietet 16 MB reflektierendes SDRAM mit Paritätsschutz. Der Speicher wird für gemeinsame Netzwerkdaten verwendet und dient nicht als allgemeines Computerspeichergerät.
Die dokumentierte Netzwerkkapazität beträgt bis zu 256 kompatible Knoten. Die tatsächliche Architektur muss auch Knotenkompatibilität, Netzwerkkonfiguration, Kabelführung und Anwendungsverkehr berücksichtigen.
Das Modul verwendet Glasfaseranschlüsse vom Typ LC und unterstützt Multimode-Glasfaserverbindungen. Die dokumentierte maximale Distanz beträgt unter den angegebenen Bedingungen bis zu 300 Meter. Bestätigen Sie die Kabel- und Steckeranforderungen im entsprechenden technischen Handbuch.
Das reflektierende Speichernetzwerk funktioniert, ohne dass eine RX7i-CPU-Verarbeitung erforderlich ist, um Daten zwischen Knoten weiterzuleiten. Allerdings bleiben die CPU-Hardwarekonfiguration und die Anwendungslogik für die korrekte Inbetriebnahme und Nutzung des Netzwerks wichtig.
Nein. Das IC698CMX016 ist das Control Memory Xchange-Modul, während das IC698RMX016 das Redundancy Memory Xchange-Modul ist, das für unterstützte Redundanzanwendungen gedacht ist. Sie erfüllen unterschiedliche Rollen. Überprüfen Sie daher die erforderliche Funktion und Systemkompatibilität, bevor Sie sich für eines der Modelle entscheiden.
Überprüfen Sie die vollständige Teilenummer, Hardware- und Firmware-Revision, den physischen Zustand, die Testdokumentation, die Garantie und die Kompatibilität mit dem vorhandenen RX7i-System. Fordern Sie bei älteren Geräten vor der Bestellung eine schriftliche Bestätigung des Zustands und der Revision des gelieferten Geräts an.
Der GE IC698CMX016 bleibt eine relevante Komponente für die Wartung kompatibler PACSystems RX7i-Installationen, die auf deterministische Datenfreigabe angewiesen sind. Sein reflektierender Speicher von 16 MB, das Hochgeschwindigkeits-Glasfasernetzwerk, die Unterstützung von bis zu 256 kompatiblen Knoten und die integrierten Diagnosefunktionen machen es zu einer praktischen Option für geeignete ältere Automatisierungsarchitekturen. Eine erfolgreiche Integration hängt jedoch von einer genauen Revisionsidentifizierung, einer korrekten Netzwerkkonfiguration und einer sorgfältigen Überprüfung des gesamten Steuerungssystems ab.
