Wenn industrielle Automatisierungssysteme ein zuverlässiges Rack für CPU-, E/A- und Kommunikationsmodule benötigen,Xin Yuanbietet dieGE IC698CHS017als praktische Lösung für RX7i-basierte Steuerungsarchitekturen. Als rückseitig montiertes Rack mit 17 Steckplätzen konzipiert, bietet es eine strukturierte Modulinstallation, Backplane-Konnektivität und Kompatibilität mit ausgewählten RX7i-, Series 90-70- und VME-Modulen.

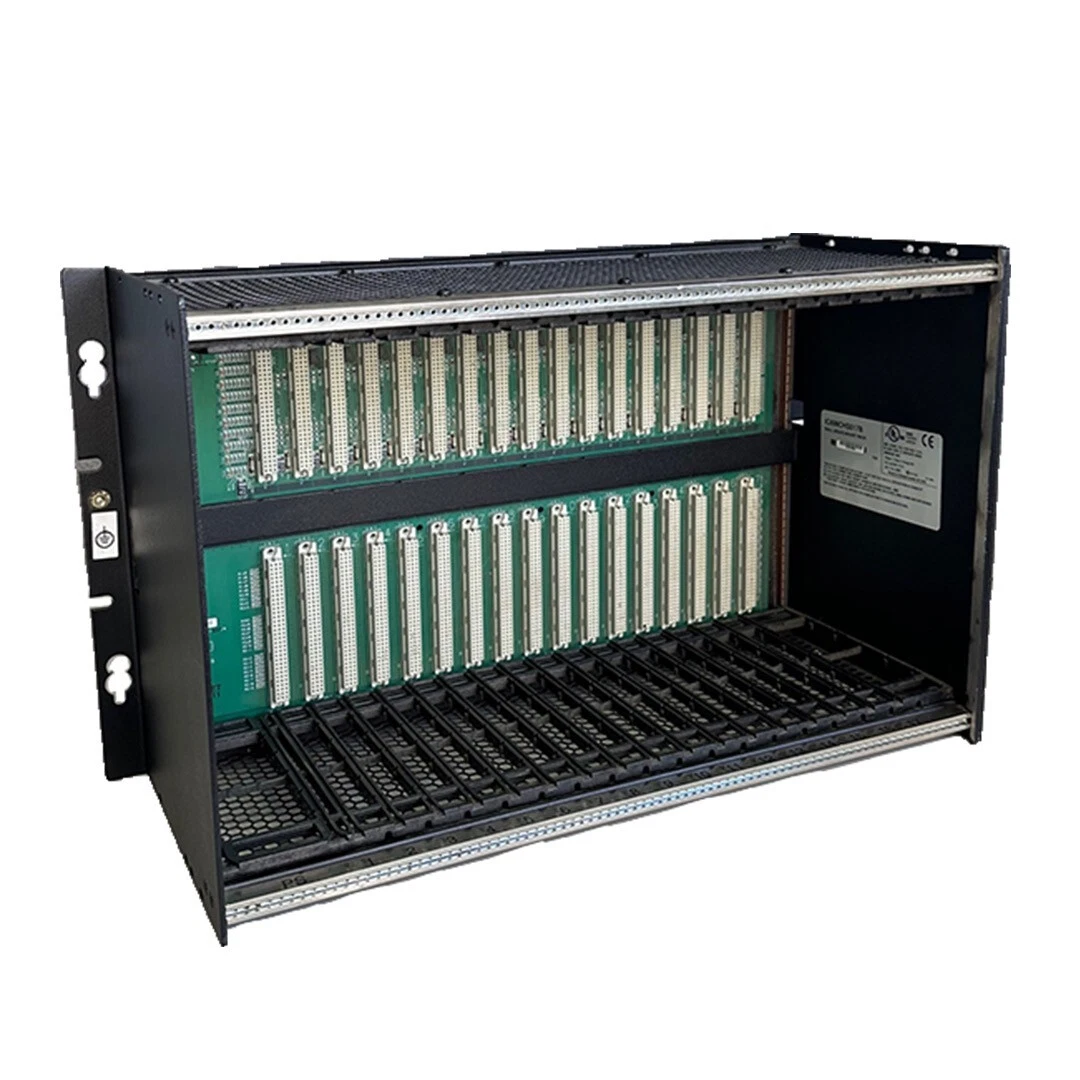

Das GE IC698CHS017 ist ein standardmäßiges rückseitig montiertes Rack mit 17 Steckplätzen für die GE PACSystems RX7i-Plattform. Es bietet Steckplätze für CPU- und I/O-Module und unterstützt gleichzeitig ausgewählte Module der Serien 90–70 und VME, was es für industrielle Steuerungssysteme nützlich macht, die eine erhebliche Modulkapazität benötigen. Das Rack verwendet einen Steckplatzabstand von 0,8 Zoll (20,3 mm) für Module mit Standardbreite, während das Netzteil einen dedizierten Steckplatz von 2,4 Zoll (61 mm) belegt. Aufgrund seiner 19 Zoll breiten, 11,15 Zoll hohen und 7,5 Zoll tiefen Konstruktion eignet es sich für industrielle Schaltschränke und Gerätegehäuse. Die Architektur unterstützt außerdem VME64-Übertragungen und die automatische Verkettung von Interrupt-Bestätigungs- und Busgewährungssignalen und trägt so zur Vereinfachung der Rack-Integration bei.
Was sind die wichtigsten Spezifikationen?
Wie funktioniert die Rack-Architektur?
Welche Module können unterstützt werden?
Wie sollten Käufer dieses Rack auswählen und überprüfen?
GE IC698CHS017 ist ein rückseitig montiertes Rack mit 17 Steckplätzen, das für die industrielle Steuerungsplattform PACSystems RX7i entwickelt wurde. Anstatt als eigenständige SPS-CPU oder I/O-Modul zu fungieren, bietet das Rack die physische und elektrische Backplane-Struktur, die für die Installation und Verbindung kompatibler Steuermodule erforderlich ist.
Das Rack enthält die Steckplätze 1 bis 17 für Module, wobei die CPU in einer typischen RX7i-Konfiguration in Steckplatz 1 installiert ist. Steckplatz 0 ist für das Netzteil reserviert und verfügt über eine breitere 2,4-Zoll-Öffnung. Diese Anordnung bietet Ingenieuren eine zentralisierte Struktur für den Aufbau relativ großer SPS-Konfigurationen, ohne dass mehrere kleine Racks erforderlich sind.
Gemäß der technischen Dokumentation kann das Rack RX7i-E/A-Module, VME-Module, einfachbreite Module der Serie 90-70 und doppeltbreite SPS-Module der Serie 90-70 aufnehmen, wenn es gemäß den geltenden Integrationsrichtlinien verwendet wird.
Käufer, die nach dem genauen Modell suchen, können auf der Produktseite des GE IC698CHS017 auch Lieferanteninformationen und Kaufdetails einsehen.
Die physischen und elektrischen Spezifikationen eines SPS-Racks sind wichtig, da falsche Rackabmessungen, Steckplatzanforderungen oder Stromverteilung beim Systemdesign zu Problemen führen können. Die folgende Tabelle fasst die wichtigsten Spezifikationen dieses Modells zusammen.
| Spezifikation | GE IC698CHS017 Einzelheiten |
|---|---|
| Produkttyp | RX7i-Rack mit 17 Steckplätzen für die Rückmontage |
| Modulsteckplätze | Steckplätze 1–17 |
| Standardschlitzbreite | 0,8 Zoll / 20,3 mm |
| Netzteilsteckplatz | Schlitz 0, 2,4 Zoll / 61,0 mm |
| Abmessungen | 11,15 Zoll H × 19,00 Zoll B × 7,5 Zoll T |
| Metrische Abmessungen | 283 mm H × 483 mm B × 190 mm T |
| VME-Unterstützung | Entwickelt, um VME64 zu unterstützen |
| Montage | Hintere Montage |
| Stromversorgungsoptionen | RX7i-Plug-in-Wechselstromnetzteile mit Optionen höherer Wattzahl für Hochstromkonfigurationen |
Die Rack-Dokumentation identifiziert auch ein Gegenstück zur Frontmontage, IC698CHS117. Diese Unterscheidung ist wichtig, wenn ein vorhandenes Rack ausgetauscht wird, da die physische Montageausrichtung und die Anforderungen an den Schrankzugriff unterschiedlich sein können, selbst wenn die Steckplatzarchitektur ähnlich ist.
Die Rückwandplatine ist einer der wichtigsten Teile eines SPS-Racks, da sie den Kommunikationspfad zwischen installierten Modulen bereitstellt. In dieser Rack-Architektur ist die Rückwandplatine auf einen Modulabstand von 0,8 Zoll ausgelegt, sodass kompatible Module mit einfacher Breite in einer konsistenten Anordnung positioniert werden können.
Mehrere architektonische Merkmale machen das Rack für komplexe Automatisierungsinstallationen geeignet:
Diese Funktionen sind besonders relevant, wenn Ingenieure etablierte industrielle Steuerungssysteme warten oder erweitern, anstatt eine völlig neue SPS-Architektur zu entwerfen.
Vor der Installation sollte immer die Kompatibilität mit der spezifischen CPU, E/A, Kommunikation, Stromversorgung und VME-Konfiguration bestätigt werden. Das Rack selbst ist so konzipiert, dass es mehrere Modulfamilien unterstützt, die mit der RX7i- und älteren Series 90-70-Umgebung verbunden sind.
Zu den potenziell unterstützten Konfigurationen gehören:
Module der Serie 90–70 mit doppelter Breite belegen zwei Standardsteckplatzpositionen, sodass die tatsächliche Anzahl der Module, die installiert werden können, von der Breite der ausgewählten Module abhängt. Systementwickler sollten daher den verfügbaren Steckplatzplatz berechnen und nicht nur die installierten Geräte zählen.
Mit 17 Standardmodulpositionen zusätzlich zur dedizierten Stromversorgungsposition kann das Rack eine relativ umfangreiche Steuerungskonfiguration aufnehmen. Dies kann für Anwendungen mit zahlreichen digitalen, analogen, Kommunikations- oder Spezialmodulen von Nutzen sein.
Durch die Unterstützung ausgewählter Module der Serien 90–70 ist die Architektur für Modernisierungs- und Wartungsprojekte relevant, bei denen vorhandene Hardware nicht sofort ersetzt werden kann. Dies kann Ingenieurteams dabei helfen, die Nutzungsdauer der etablierten Steuerungsinfrastruktur zu verlängern.
Die 19-Zoll-Breite und das rückseitige Montagedesign bieten ein standardisiertes mechanisches Format für geeignete Industrieschränke und -gehäuse. Vor der Bestellung sollten Käufer die Rackabmessungen und die Anforderungen an den Zugang von hinten mit dem verfügbaren Schrankraum vergleichen.
Die VME-Unterstützung bietet Ingenieuren zusätzliche Integrationsmöglichkeiten, wenn kompatible VME-Module erforderlich sind. Allerdings sollte die VME-Integration der relevanten Hardware- und Softwaredokumentation folgen und nicht davon ausgehen, dass jedes VME-Modul automatisch kompatibel ist.
Die RX7i-Rack-Architektur unterstützt unterschiedliche Stromversorgungskapazitäten. In der technischen Dokumentation sind sowohl 100-Watt- als auch 350-Watt-Netzteilkonfigurationen aufgeführt, sodass Systementwickler entsprechend den angeschlossenen Modulen eine geeignete Leistungsanordnung auswählen können.
Ein SPS-Rack mit 17 Steckplätzen wird im Allgemeinen ausgewählt, wenn ein industrielles Steuerungssystem mehr Modulkapazität benötigt, als ein kleineres Rack bieten kann. Typische Anwendungsumgebungen können sein:
Beispielsweise benötigt ein Ingenieurteam, das eine bestehende Produktionslinie modernisiert, möglicherweise zusätzliche I/O-Kapazität und behält gleichzeitig kompatible Legacy-Module bei. Ein Rack mit 17 Steckplätzen kann die physische Plattform für die Neuorganisation des Steuerungssystems bieten und gleichzeitig eine vertraute modulbasierte Architektur beibehalten.
Der Kauf eines Industrieregals sollte mehr umfassen als die Überprüfung der Modellnummer. Käufer sollten die vollständige Systemkonfiguration überprüfen, bevor sie eine Bestellung aufgeben.
Diese Prüfungen können das Risiko verringern, ein physisch ähnliches, aber technisch ungeeignetes Rack zu erhalten, insbesondere bei älteren Automatisierungsprojekten, bei denen mehrere GE-Rack-Modelle vergleichbar aussehen könnten.
Nein. Es handelt sich eher um ein Rack oder Chassis als um eine SPS-CPU. Seine Hauptfunktion besteht darin, die Rückwandplatine und die physische Montagestruktur für kompatible CPU-, E/A-, Kommunikations- und andere Module bereitzustellen.
Es bietet 17 Standardmodulpositionen, die als Steckplätze 1 bis 17 bezeichnet werden. Steckplatz 0 ist eine separate, breitere Position, die für die Stromversorgung vorgesehen ist.
Bei beiden handelt es sich um RX7i-Rack-Modelle mit 17 Steckplätzen, IC698CHS017 ist jedoch die rückseitig montierte Version, während IC698CHS117 die frontmontierte Version ist. Daher sollte vor dem Austausch die Montageanordnung sorgfältig überprüft werden.
Ja, das Rack ist für die Aufnahme kompatibler SPS-Module der Serie 90-70 einfacher Breite und SPS-Module der Serie 90-70 doppelter Breite ausgelegt. Die spezifische Modulkompatibilität sollte anhand der entsprechenden RX7i-Dokumentation überprüft werden.
Ja. Das Rack ist für die Unterstützung von VME-Modulen, einschließlich VME64-orientierter Backplane-Funktionalität, ausgelegt. Die VME-Integration muss den Integrationsrichtlinien des Herstellers folgen.
GE IC698CHS017 bleibt eine praktische Rack-Architektur für RX7i-Steuerungssysteme, die erhebliche Modulkapazität, strukturierte Backplane-Kommunikation und Kompatibilität mit ausgewählter Legacy- und VME-Hardware erfordern. Seine 17 Standardmodulpositionen, der dedizierte Stromversorgungssteckplatz, die standardisierten Abmessungen und die flexible Systemarchitektur machen es besonders relevant für Wartungs-, Erweiterungs- und Modernisierungsprojekte in der industriellen Automatisierung.
Für Käufer, die ein Ersatz- oder Reserve-Rack bewerten, sind die wichtigsten Überlegungen die Montageausrichtung, die Modulkompatibilität, die verfügbare Steckplatzkapazität, der Strombedarf, der Gehäusezustand und der Produktzustand. Wenn Sie GE IC698CHS017 für ein industrielles Automatisierungsprojekt beschaffen und Hilfe bei der Bestätigung von Spezifikationen, Verfügbarkeit oder Konfigurationskompatibilität benötigen,Kontaktieren Sie unsbei Xin Yuan für Produktinformationen und professionelle Kaufunterstützung.
